Présentation

La M-Audio Audiophile 2496 est pour moi (Bluedid) un must lorsque le budget est restreint mais que l'on désire toujours un minimum de qualité. Le fait qu'elle soit interne a ses avantages et ses inconvénients, si l'on recherche la mobilité on peut d'office l'oublier, mais si l'on désire en faire une utilisation fixe, celle-ci peut s'avérer être un excellent choix. Malgré sa vieillesse, ses convertisseurs CAN et CNA sont assez exceptionnels, elle me permet largement d'acquérir des sons depuis les basses fréquences (guitare basse, sons synthétiques de type Moog) jusqu'en haut du spectre (guitare, saxophone, harmonica, cymbales, violons, synthétiseurs de type FM etc.).

Caractéristiques

Used in M-Audio Audiophile 2496
Carte son au format pci avec entrées / sorties stéréo cinch / rca et entrées / sorties Midi - Spdif
Site du fabricant : http://www.m-audio.fr/products/fr_fr/Audiophile2496.html
Manuel FR : http://www.m-audio.fr/index.php?do=support&tab=manuals&language=fr
Module ALSA : snd_ice1712.


Installation

Le connecteur Pci étant encore (mais attention à certaines cartes mères n'en disposant plus!) implanté dans toutes les unités centrales depuis plus de 10 ans, il n'y a aucun soucis d'installation. Bien connecter la carte et ne pas oublier de resserrer la vis.

Reconnaissance

La reconnaissance est immédiate avec les noyaux actuels (et même ceux datant un peu).
Informations en tapant dans un terminal :
lspci
Multimedia audio controller: VIA Technologies Inc. ICE1712 [Envy24] PCI Multi-Channel I/O Controller (rev 02)


Configuration de tests

Athlon 4800 X2 - Asus M2N-VM - DVI - 1Go DDR2 - carte graphique intégrée NVIDIA GeForce 7050 - disque dur 500Go serial ATA Seagate
Système Linux Mint? 5 (basé sur Ubuntu 8.04) Fluxbox avec environnement Xfce - Noyau 2.6.24-22-rt

Test audio lecture

à condition d'avoir désactivé dans le Bios la puce son intégrée, la lecture audio s'effectue directement avec Totem.

Ubuntu Studio 10.04

Préalables :
  • La puce audio est désactivée dans le bios
  • la carte M-Audio Audiophile 2496 est montée dans un port PCI. (Vérifier sa reconnaissance : lspci -v)
  • Alsamixer : contrôle concerné : ADC
  • Envy24Control : contrôles concernés : onglet analog volume : ADC


Avoir du son avec PulseAudio (sans Jack)
Bien que la carte soit parfaitement reconnue, aucun son ne sort sous Totem. La solution décrite sur le forum d'ubuntu.fr, fonctionne parfaitement (testée).
http://forum.ubuntu-fr.org/viewtopic.php?id=404329

Utilisation avec Jack
Testé avec PulseAudio non désactivé, ce qui permet d'avoir aussi le son lorsque Jack n'est pas lancé.

Configuration de QjackCtl :
Onglet settings
Input Channels et Output Channels : les laisser à 'par défaut' ; tout autre réglage provoquera une erreur au lancement de Jack.

Test enregistrement interne

J'ai utilisé le logiciel ZynAddSubFx, un clavier Midi Korg Triton, Ardour 3 2.7, hydrogen et le couple jackd / QJackCtl permettant de relier l'ensemble.

  • Hydrogen avec le premier preset GM Kit demo 1 :


  • Ardour 3 avec les 2 pistes enregistrées simultanément :

  • Audacity pour la normalisation et l'exportation au format .ogg :

Fichier 1 obtenu disponible en page téléchargement sous le nom : maudio_audiophile_2496_tests_bluedid_2008_11_29

Enregistrement source externe

Un synthétiseur Korg Triton est connecté aux entrées stéréo rca via une table de mixage (la connexion directe fonctionne aussi).
Ardour 3 avec connexions via QJackCtl :
Used in M-Audio Audiophile 2496
Fichier 2 obtenu disponible en page téléchargement sous le nom : maudio_audiophile_2496_tests_bluedid_2008_12_01

Téléchargement

Les fichiers 1 et 2 enregistrés sont disponibles ici : tiki-list_file_gallery.php?galleryId=1 .

Conclusions

Cette carte son est très bonne avec un rapport qualité prix exceptionnel en regard de ses performances. On peut accéder ainsi à l'informatique musicale sans se ruiner avec un niveau semi-professionnel smile
Aucun soucis surtout avec une distribution fraichement installée wink

idea Astuces & conseils
- Ne pas hésiter à enlever Pulseaudio qui peut poser problèmes dans certains cas :
sudo apt-get remove --purge pulseaudio


- Il est préférable d'intercaler une table de mixage entre la source (micro, instrument...) et les entrées rca de la carte, la sensibilité étant moyenne.

arrow Ce test servira de référence, les prochains essais sur d'autres cartes / interfaces audio ne fera pas apparaitre toutes les captures d'écran mais suivra la même procédure.

Divers


Forums liés :

Installation sur ubuntu 10.04 : http://www.version-boite.com/?p=204.

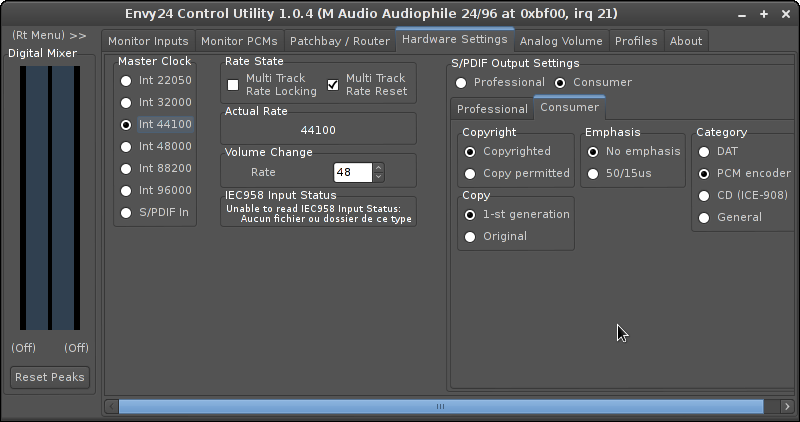

Vous pouvez/devez (?) utiliser envy24control ou Mudita24 avec cette carte.

Configurer/utiliser une M-Audio de la serie "delta"


Même si tu vois les vu-mètres s'afficher il faut que tu route le signal : (les touches grisée sont mutée)
Image Image Image Image
Si tu veux t'en servir en directe sans jack tu devra sortir sur "digital mix 1 et 2
Si tu t'en sers avec ardour et jack ce sera depuis PCM out L et R
Mais tu peux aussi router le signal en interne avec H/W in 1 directement sur le out (mais ce n'est pas le but)
Ah si et PUIS SURTOUT il faut toujours cliquer sur le fader "DAC2" depuis l'onglet "analog volume" sinon la stéréo ne se fait pas ...

Une 2496 comme simple convertisseur Numérique->Analogique (avec une RME HDSP 9652)


Une RME Hammerfall DSP 9652, c'est pas donné mais les extentions qui vont avec non plus.
Voici donc un très bon convertisseur N/A c'est la M Audio Audiophile 2496 on branche le spdif out de la HDSP sur le SPDIF in de 2496, le Envy24 ou Mudita24 fonctionne en standalone ...




[+]
